产品特点
➊ 支持动对动功能,可配置成基准站或流动站使用;
➋ 可同时支持双天线定向和RTK 定位功能;
➌ 可同时输出单系统定位和双系统 RTK 定位结果;
➍ 支持双20Hz 同时输出RTK 定位结果和测向信息;
➎在窄带干扰环境下可提供厘米级高精度定位和定向信息;
➏体积小、功耗低,易于集成。
LB242 高精度接收机是一款紧凑型、低功耗、高精度定位、定向接收机,支持BDS-B1、BDS-B3 或GPS-L1、GPS-L2双频点。该接收机采用先进的多路径抑制技术、快速模糊度解算和定向滤波降噪等技术,可实现快速RTK 定位、定向,在窄带干扰环境下可提供厘米级高精度定位和定向信息。
➊ 支持动对动功能,可配置成基准站或流动站使用;
➋ 可同时支持双天线定向和RTK 定位功能;
➌ 可同时输出单系统定位和双系统 RTK 定位结果;
➍ 支持双20Hz 同时输出RTK 定位结果和测向信息;
➎在窄带干扰环境下可提供厘米级高精度定位和定向信息;
➏体积小、功耗低,易于集成。
适用于机载、车载、弹载、船载等各类设备平台及产品的高精度应用,同时可为产品集成提供二次开发平台。
参数 | 条件指标 | ||
支持频点和通道数 | BDS-B1 或 GPS-L1 | 24 | |
BDS-B3 或 GPS-L2 | 24 | ||
抗窄带 干扰能力 | BDS-B1 | 优于 70dB | |
BDS-B3 | 优于 70dB | ||
冷启动时间 | 冷启动 | 40s | |
热启动时间 | 热启动 | 15s | |
重捕获时间 | 失锁重定位 (失锁时间≤ 30s) | 2s | |
灵敏度 | 捕获灵敏度 | -138dBm | |
跟踪灵敏度 | -142dBm | ||
单点定位精度 | 水平 | 10m(2σ) | |
高程 | 10m(2σ) | ||
RTK 精度 (基线≤ 5km) | 水平 | 1cm+1ppm×D | |
高程 | 2cm+1ppm×D | ||
定向精度指标 (1 米基线,1σ) | 航向角(静态) | ≤ 0.10° | |
航向角(动态) | ≤ 0.15° | ||
测速精度 | 0.2m/s(1σ) | ||
授时精度 | 50ns(1σ) | ||
动态 | 速度 | 0~3000m/s | |
加速度 | 0~15g | ||
加加速度 | 0~5g/s | ||
数据输出 | 数据更新率 | 1~20Hz(可定制) | |
数据格式 | NEMA-0183 | ||
接口 | 天线接口 | MMCX-K ×2 | |
供电及 I/O 接口 | 2x10 插针,2.0mm 间距 | ||
电气特性 | 输入电压 | +3.3V DC ±5% | |
天线馈电输出 | +5V DC ±5%V(可使用外部输入) | ||
功耗 | 3.5W | ||
环境适应性 | 工作温度 | -55°C ~ +85°C 或 -40°C ~ +70°C | |

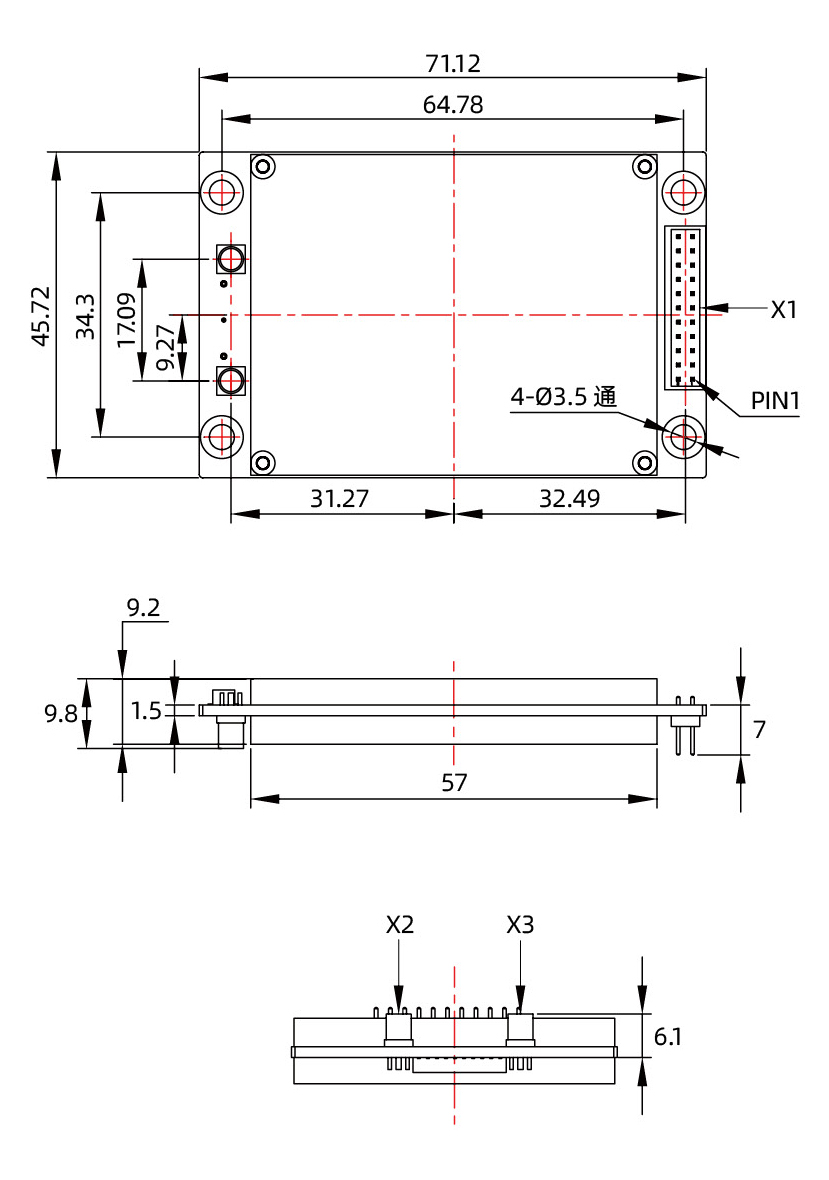

物理特性 | 尺寸 | 71.12mmx45.72mmx10.7mm | |
重量 | 52g |
