产品特点
➊ 支持高动态应用;
➋ 可同时输出单点定位和 RTD 结果。
航空
航天
船舶
电子
LB340 三频点导航接收机可以同时接收BDS-B3、GPS-L1 以及GLONASS-L1 频点，实现多系统联合定位和授时功能，支持高动态场景下RTD 功能，适用于航空、航海、车载等领域高动态下伪差距分定位和授时应用。
➊ 支持高动态应用;
➋ 可同时输出单点定位和 RTD 结果。
适用于机载、车载、弹载、船载等各类设备平台及产品的应用，同时可为产品集成提供二次开发平台。
| 参数 | 条件指标 | ||
| 支持频点和通道数 | BDS-B3 | 12 | |
| GPS-L1 | 12 | ||
| GLONASS-L1 | 12 | ||
| 冷启动时间 | 冷启动 | 40s | |
| 热启动时间 | 热启动 | 15s | |
| 重捕获时间 | 失锁重定位 | 2s | |
| 灵敏度 | 捕获灵敏度 | -138dBm | |
| 跟踪灵敏度 | -142dBm | ||
| 单点定位精度 | 水平 | 10m(2σ) | |
| 高程 | 10m(2σ) | ||
| RTD 精度 (D≤ 50km) | 水平 | 1.0m(1σ) | |
| 高程 | 1.5m(1σ) | ||
| 测速精度 | 0.2m/s(1σ) | ||
| 授时精度 | 50ns(1σ) | ||
| 动态可通过软件调整适应更高动态 | 速度 | 0~3000m/s | |
| 加速度 | 0~60g | ||
| 加加速度 | 0~60g/s | ||
| 数据输出 | 数据更新率 | 1~20Hz(可配置) | |
| 数据格式 | NEMA-0183 | ||
| 接口 | 数据接口 | RS232×2 | |
| RS422×2 | |||
| 天线接口 | MCX-K ×1 | ||
| 秒脉冲(1PPS) | TTL ×1 | ||
| 供电及 I/O 接口 | 2x15 插针,2.54mm 间距 | ||
| 电气特性 | 输入电压 | +5V DC ±5% | |
| 天线馈电输出 | +5V DC ±5% | ||
| 功耗 | 3.5W | ||
| 环境适应性 | 工作温度 | -55°C ~ +85°C 或 -40°C ~ +70°C | |
| 物理特性 | 尺寸 | 87.6mmx57mmx12.7mm | |
| 重量 | 87g | ||
| Pin | 名称 | 描述 |
| 13/14 | +5V | 电源输入 |
| 1/20 | GND | 电源 / 信号地 |
| 3 | 232_TXD1 | 232 串口1 |
| 5 | 232_RXD1 | |
| 7/19 | GND | 电源 / 信号地 |
| 9 | 232_TXD2 | 232 串口2 |
| 11 | 232_RXD2 | |
| 18 | 1PPS | 秒脉冲,5V TTL 电平 |
| 21 | - | |
| 22 | - | |
| 23 | 422_TXD1+ | 422 串口1 |
| 24 | 422_TXD1- | |
| 25 | 422_RXD1+ | |
| 26 | 422_RXD1- | |
| 27 | 422_TXD2+ | 422 串口2 |
| 28 | 422_TXD2－ | |
| 29 | 422_RXD2+ | |
| 30 | 422_RXD2－ |

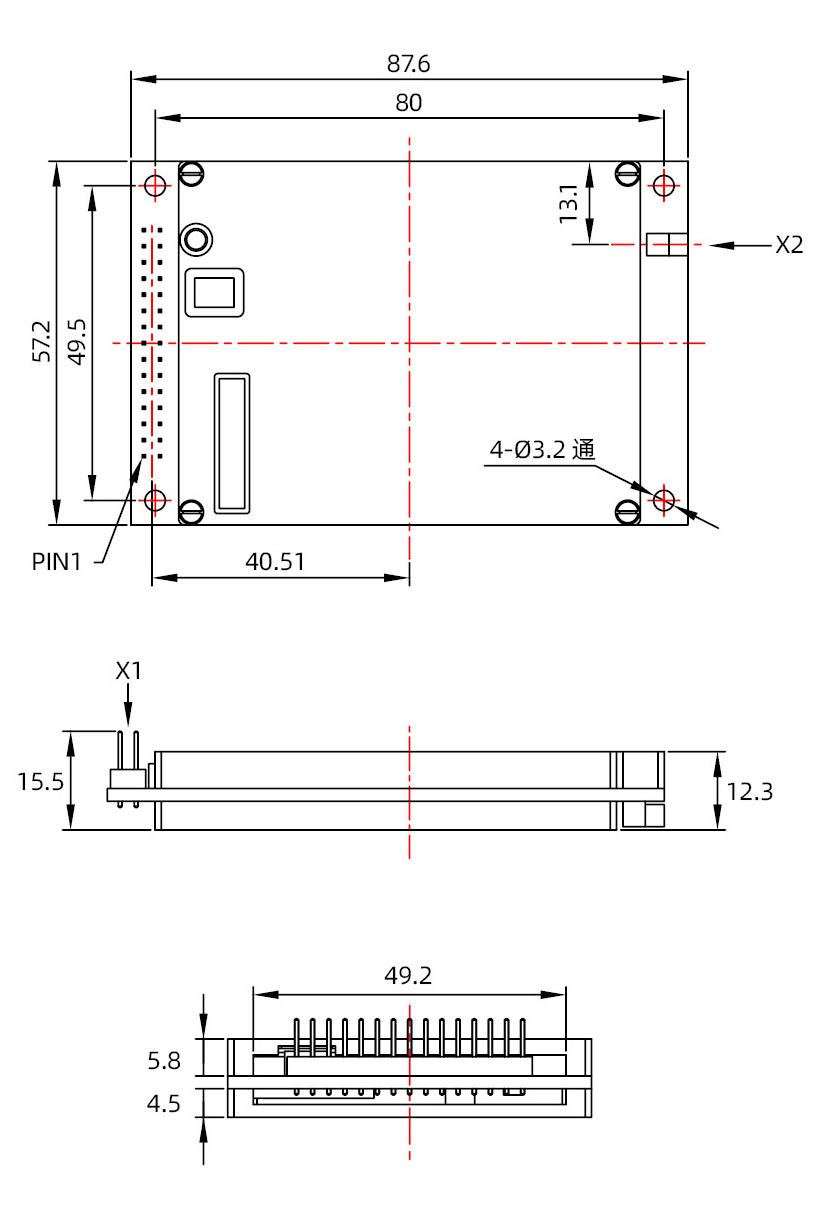

产品结构 / Product Mix
